Cara Konfigurasi Routing EIGRP di Cisco Packet Tracer

PEMBAHASAN LAB 2

Assalamualaikum Wr. Wb.

Pada kesempatan kali ini saya akan membahas tentang Lab 2, yaitu tentang konfigurasi Routing EIGRP (Enhanced Interior Gateway Routing Protocol) di Cisco Packet Tracer. Sebelumnya saya akan menjelaskan sedikit tentang apa itu EIGRP ? dan bagaimana cara kerjanya atau konfigurasinya? Untuk lebih lanjut silahkan simak berikut :

1. Apa itu EIGRP (Enhanced Interior Gateway Routing Protocol) adalah routing protocol yang hanya diproduksi oleh router cisco atau sering disebut sebagai proprietary protocol pada CISCO. Dimana EIGRP ini hanya bisa digunakan sesama router CISCO saja dan routing ini tidak didukung dalam jenis router yang lain.

2. Cara Konfigurasi EIGRP di Cisco Packet Tracer

Sebelum mengkonfigurasi EIGRP di Cisco Packet Tracer terlebih dahulu siapakan alat dan bahan yang dibutuhkan.

Alat dan Bahan :

· Cisco Packet Tracer

· AS Number (Autonomos System adalah kumpulan dari IP address yang dioperasikan oleh satu atau lebih network yang memiliki routing yang sama).

Sesudah menyiapkan alat dan bahannya selanjutnya ikuti langkah –langkah berikut.

a) Pertama buka Cisco Packet Tracer.

b) Selanjutnya buatlah topologi yang terdiri dari beberapa router agar dapat dikonfigurasi Routing EIGRP.

Selanjutnya isikan IP di setiap interface atau di masing-masing router. Caranya dengan klik router kemudian klik CLI. (Kenapa menggunakan CLI ? Agar lebih mudah untuk konfigurasinya). Setelah itu ikuti perintah berikut :

Router>enable

Router#configure terminal

Enter configuration commands, one per line. End with CNTL/Z.

Router(config)#interface gigabitEthernet 0/0 (Interface yang akan dikonfigurasi)

Router(config-if)#ip address 12.12.12.1 255.255.255.0 (isikan Ipnya kemudian Subnetmask)

Router(config-if)#

Lakukan berulang-ulang di masing-masing router. Jika semua router sudah dikonfigurasi ipnya maka langkah selanjutnya yaitu Konfigurasi Routing EIGRP

Cara Konfigurasi Routing EIGRP

1. Masuk ke salah satu router, kemudian pilih CLI lalu konfigurasi seperti gambar di atas.

Router>enable

Router#configure terminal

Enter configuration commands, one per line. End with CNTL/Z.

Router(config)#router eigrp 100 (100 merupakan AS Number bebas nomornya)

Router(config-router)#network 13.13.13.0 (network yang tersambung di routernya)

Router(config-router)#network 34.34.34.0 (networknya)

Router(config-router)#network 100.100.100.0 (networknya)

Router(config-router)#network 200.200.200.0 (networknya)

Router(config-router)#no auto-summary (berfungsi untuk meringkas routing)

Router(config-router)#

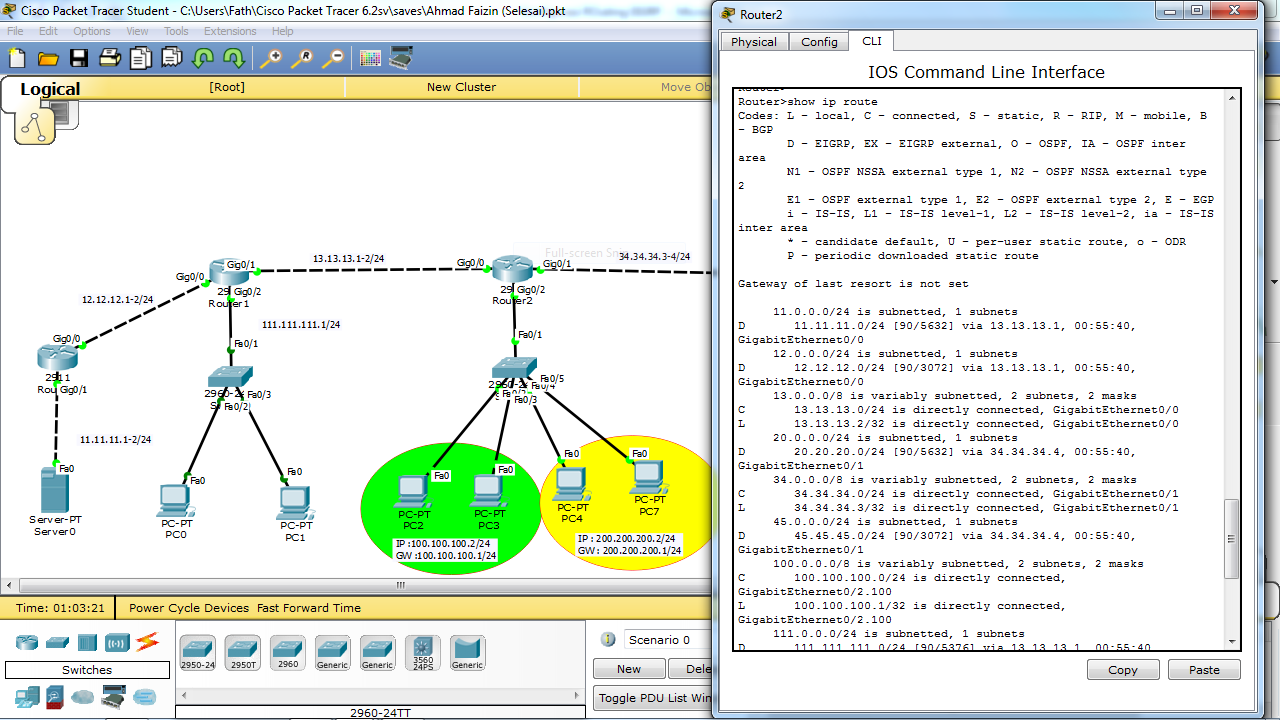

Setelah itu lakukan hal yang sama di router yang lainnya. Jika semua sudah dikonfigurasi selanjutnya cek apakah dimasing-masing router mendapatkan ip routing atau belum dengan cara “show ip route” jika routingnya berhasil maka IP routing akan terlihat semua. Contoh gambar berikut :
