Simulasi Topologi LAN di Cisco Packet Tracer
Sebelum ke simulasi, saya akan menjelaskan tentang apa itu topologi LAN, serta alat dan bahan yang dibutuhkan dalam membangun jaringna LAN.
Apa Itu LAN ? LAN atau Local Area Network adalah kumpulan dari beberapa komputer yang terhubung dalam jaringan yang mencangkup suatu local tertentu. Contoh : Warnet, Lab. Komputer di Sekolah, Gedung dan lain-lain.
Sebelum kita membangun jaringan LAN, kita persiapkan alat dan bahan yang dibutuhkan dalam membangun jaringan LAN.
Alat & Bahan dalam membangun jaringan LAN :
- Router adalah perangkat yang berfungsi menghubungkan dua network yang berbeda.
- Switch adalah perangkat yang berfungsi untuk meneruskan jaringan ke client
- LAN Card adalah perangkat yang berfungsi untuk menghubungkan jaringan ke komputer
- Komputer adalah perangkat end device
- RJ45 adalah Konektor dari kabel LAN
- Crimping tool adalah alat yang berfungsi untuk memasang kabel ke konektor
- LAN tester adalah alat yang berfungsi untuk mengetes kabel
- kabel LAN adalah kabel yang berfungsi untuk menyalurkan jaringan
Setelah sudah mempersiapkan alat dan bahannya, mari kita lihat cara memebangun jaringan LAN melalui simulasi di Cisco Packet Tracer.
- Pertama kita buka aplikasi Cisco Packet Tracer, kemudian jika sudah maka pilih router untuk mengawali sebuah jaringan.
- Setelah router sudah di tambahkan, maka langkah selanjutnya tambahkan switch.

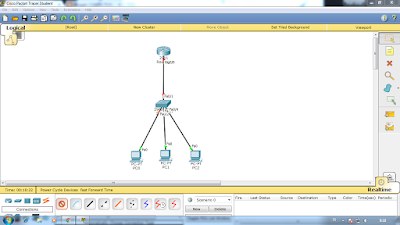

Kemudian langkah selanjutnya tambahkan Personal Computer ke dalam jaringan, setelah itu sambung antar perangkat dengan menggunakan kabel yang sesuai, misal komputer dengan switch makan menggunakan kabel straight.
- Setelah semua perangkat tersambung dengan kabel maka langkah selanjutnya yaitu menambahkan IP ke dalam Router. Caranya dengan klik Router kemudian pilih Config kemudian pilih interfacenya misal GigabitEthernet0/0 Setelah itu centang On untuk mengaktifkan interface tersebut setelahnya isikan IP dan Subnet masknya seperti di gambar.
- Setelah Router sudah diatur IPnya makan langkah selanjutnya mengatur IP di Personal Computernya caranya klik pada komputer kemudian pilih Desktop kemudian pilih IP Configuration kemudian isikan IP, Subnet mask, dan Default Gateway sesuai dengan Router di atas.
- Kemudian jika sudah cek apakah komputer dan router sudah terhubung atau belum dengan cara klik komputer kemudian Desktop kemudian Command Promt ping IP routernya. jika hasinya seperti ini :
Reply from 192.168.4.1: bytes=32 time=38ms TTL=255 Reply from 192.168.4.1: bytes=32 time=0ms TTL=255 Reply from 192.168.4.1: bytes=32 time=0ms TTL=255 Reply from 192.168.4.1: bytes=32 time=0ms TTL=255
Mungkin cukup sekian dari saya moga bermanfaat bagi anda. Menerima Kritik dan Saran :D
